F343CX蝸輪扇形眼鏡閥又稱蝸輪扇形盲板閥，蝸輪翻板閥，蝸輪扇形閥，由左閥體、中閥體、右閥體、扇形盲板、絲桿螺母、不銹鋼補償器、兩個蝸輪傳動機構等組成。它是通過三根絲桿連成一體，并把三個閥體分別固定在底座上，構成一個剛性結構體。中閥體與右閥體用不銹鋼膨脹管連接，左、中閥體分別用三根兩端帶左右梯形螺紋的絲桿連接，將三根絲桿同時作正向（或反向）旋轉，則左、中兩閥體得到壓緊（或分離）。三根絲桿中上面一根絲杠中間裝有盲板，盲板繞該軸心旋轉。下面兩根絲桿在同樣的部位上安裝有盲板的定位塊，盲板旋轉時可以防止盲板漂移，避免密封圈擦傷，其中一根絲桿上裝有蝸輪傳動機構，實現松開夾緊閥體的目的。

主要性能參數

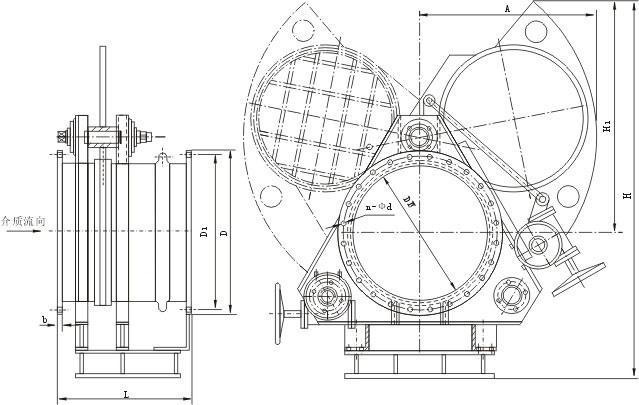

主要外形連接尺寸

操作方法及注意事項

1、用扳手依次逆時針旋動三個連接螺桿，使閥體與閘板分離并有均衡，適量的間隙（16mm左右）。確認后轉動閘板到工作位置，反向旋動連接螺桿，使閘板與閥體緊密接觸，達到密封的目的。
2、橡膠密封圈不得與閥體粘連或發生硬摩擦，以防止損壞橡膠密封圈，破壞閥門的工作性能。
3、左右閥體松開時，介質要外溢，為確保安全，應在關閉時，請先關閉眼鏡閥前的煤氣蝶閥，同時請采用通風和其它能保證安全的措施。

良好的品質、優良的服務 奇高為你創造更多價值！

“奇高閥門”的期望，不斷提升服務質量，精益求精，“真誠的服務”是“奇高”永恒的主題?！捌娓摺眹?yán)格按照IS09001-2000 質量體系認證要求，質量嚴格把關， 責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優良產品，貼心服務。特此我廠做出以下承諾：

產品標準：

產品嚴格按照中國GB、HG 標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

售前服務：

產品介紹，技術交流，非標產品設計，疑難解答。

售中服務：

守信合同，及時供貨，隨時保持與客戶聯系。 對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除

售后服務：

1、“奇高”牌產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。

2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、 使用狀況、改進意見等方面的反饋， 以便進一步提高產品質量。

3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。

4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高奇高的服務質量。

1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：

a、結構長度；

b、連接形式；

c、公稱直徑、全通徑、縮徑、管道尺寸；

d、運行介質及溫度、壓力范圍；

e、試驗、檢驗標準及其他要求

2、本廠可根據客戶特定要求配置各類驅動裝置。

3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。

4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠帳戶，其余貨款待發貨前匯入，以便及時安排發貨。

訂單流程：

1、客戶采購清單傳真至021-33872143，或來電咨詢 021-33872141

2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。

3、具體商定：交貨期、特殊要求等事宜。
