Z643TC氣動單閘板陶瓷閘閥/ Z644TC氣動雙閘板陶瓷閘閥用于電廠干灰系統倉泵進料閥，可用于高硬度的顆粒介質，也可用于礦山、造紙、化工等各類有磨損的干粉塵、水蒸氣的官道上作啟閉之用。公稱壓力1.0MPa，適應溫度≤150℃。
密封面采用硬密封與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度高，使用壽命是普通材料閥門的510倍。因此具有高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小，所以本閥為用戶帶來高的經濟利益。
本閥料口全流通無阻擋物，有壓縮空氣自動吹堵裝置，卡灰、積灰現象少。
本閥采用曾韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長。結構緊湊可任意角度安裝。
 |  |

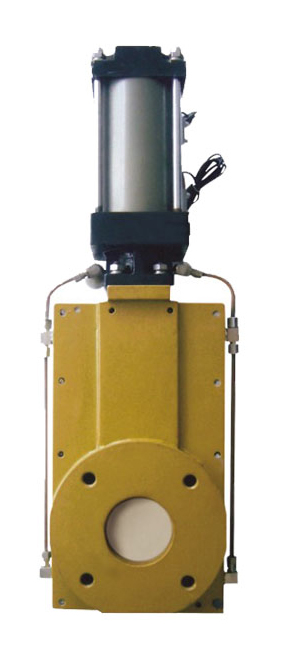

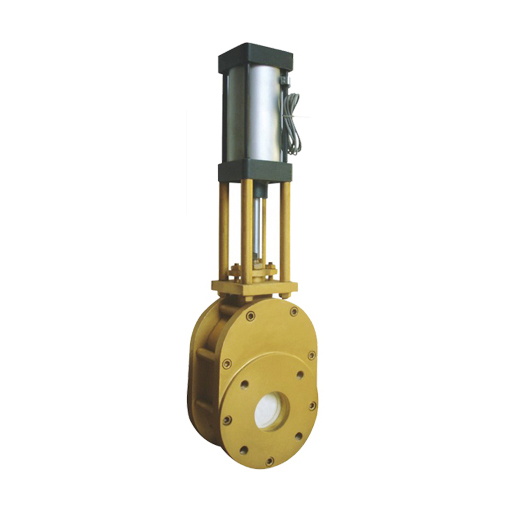

| 單閘板陶瓷閘閥 | 雙閘板陶瓷閘閥 |
陶瓷閘閥 結構特點
1、 以氣缸為驅動裝置，直接推動閘板上下運動，啟閉速度快。
2、 雙閘板間采用浮動連接，在介質壓力作用下形成可靠的單向密封。同時浮動連接可令閘板啟閉時因軸線不同心而旋轉上升，使閘板與閥座間的磨擦紋路均勻分布，不會產生線裝磨損，大大提高使用壽命，
3、 閥體及閘板密封面襯耐磨陶瓷，耐磨性能優良。
4、 體積小，便于運輸，安裝和維護。
陶瓷閘閥 工作原理
當氣缸通過閥桿帶動閘板下行時，閘板與閥體密封面吻合，將通道切斷，即為關閉；反之則為開啟。
陶瓷閘閥 安裝、使用與保養
1、 安裝前應將閥門清洗干凈，并清理在運輸過程中可能造成的缺陷。
2、 核對閥門上的標識及銘牌是否符合使用要求。
3、 本閥閥門可安裝在任意角度的管道上。
4、 本閥門運行時應全開或全關，不能做節流閥使用，否則密封面將被沖刷導致加速磨損。
5、 若長期存放，應存在于干燥通風的室內，定期檢查，防止生銹。
6、 運輸過程中防止磕碰。
陶瓷閘閥 應用規范
單閘板陶瓷閘閥
設計與制造 | JB/T 8691 | |
連接端尺寸 | 結構長度 | 廠商標準 |
法蘭尺寸 | 廠商標準 | |
檢驗與試驗 | GB/T JB/T8691 | |
材料 | 碳鋼 | GB/T 12229 |
標志 | GB/T 12220 | |
供貨 | GB/T 12252 | |
雙閘板陶瓷閘閥
設計與制造 | GB/T 12224 | |
連接端尺寸 | 結構長度 | 廠商標準 |
法蘭尺寸 | JB/T 79.1 | |
檢驗與試驗 | GB/T 9092 | |
材料 | 碳鋼 | GB/T 12229 |
不銹鋼 | GB/T 12230 | |
標志 | GB/T 12220 | |
供貨 | GB/T 12252 | |
單閘板陶瓷閘閥 主要零件材料
序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
1 | 閥體 | WCB | 5 | 銷軸 | GB/T 882 |
2 | 閥座 | A 105+工程陶瓷 | 6 | 閥桿 | Q235+鍍鉻 |
3 | 閥板 | 合金鋼+工程陶瓷 | 7 | 氣動裝置 |
單閘板陶瓷閘閥 主要外形尺寸
DN | PN(10kg) | L | K | H | n-Md | 氣缸進氣孔2-A |
50 | 10 | 100 | 125 | 320 | 4-M16 | 2-G1/4 |
65 | 100 | 145 | 345 | 4-M16 | 2-G1/4 | |
80 | 100 | 160 | 380 | 8-M16 | 2-G1/4 | |
100 | 100 | 180 | 440 | 8-M16 | 2-G1/4 | |
125 | 100 | 210 | 465 | 8-M16 | 2-G1/4 | |
150 | 100 | 240 | 620 | 8-M20 | 2-G1/4 | |
200 | 100 | 295 | 650 | 8-M20 | 2-G1/4 |

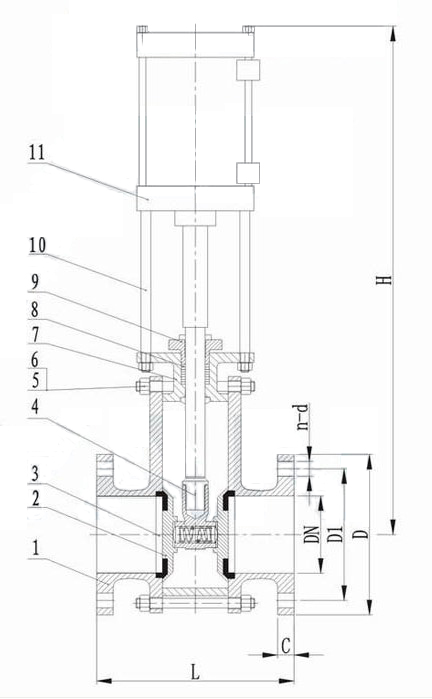

雙閘板陶瓷閘閥 主要零件材料
序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
1 | 閥體 | WCB | 7 | 中閥體 | WCB |
2 | 閥板 | 復合工程陶瓷 | 8 | 填料 | 柔性石墨 |
3 | 閥座 | 復合工程陶瓷 | 9 | 填料壓蓋 | 2Cr13 |
4 | 閥桿 | 2Cr13 | 10 | 支架 | Q235 |
5 | 雙頭螺栓 | 35CrMoVA | 11 | 氣動裝置 | |
6 | 螺母 | 25 | |||
雙閘板陶瓷閘閥 主要外形尺寸
DN | PN(10kg) | L | D | D1 | C | H | n-d |
50 | 10 | 200 | 160 | 125 | 16 | 520 | 4-φ18 |
65 | 220 | 180 | 145 | 18 | 595 | 4-φ18 | |
80 | 240 | 195 | 160 | 20 | 635 | 8-φ18 | |
100 | 280 | 215 | 180 | 20 | 630 | 8-φ18 | |
125 | 300 | 245 | 210 | 22 | 715 | 8-φ18 | |
150 | 320 | 280 | 240 | 24 | 840 | 8-φ23 | |
175 | 320 | 310 | 270 | 26 | 885 | 8-φ23 | |
200 | 350 | 335 | 295 | 26 | 1155 | 8-φ23 | |
250 | 400 | 405 | 350 | 30 | 1400 | 8-φ23 | |
300 | 450 | 460 | 400 | 30 | 1800 | 12-φ23 |
