ZQDF（Y）系列蒸汽（液用)電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控制，從而對系統中的溫度、流量、壓力等參數進行自動調節或遠程控制。
本系列電磁閥產品可廣泛應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中。ZQDF系列主要用于空氣、蒸汽、煤氣等氣體介質的控制；ZQDF-Y系列電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。
結構特點
耐腐：主要部件閥塞，閥體等采用不銹鋼和鑄鋼制成，防腐性能良好。
耐熱：電磁、密封部分全部采用特種耐高溫電工材料和密封材料，并采用了you效的隔熱措施。
耐磨：選材合理，閥塞與閥體間巧妙地利用流體的潤滑作用，減少磨損。
耐冷凝：蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。
結構與原理
本閥為分步動作直接先導式電磁閥，可根據斷電時所處開、關狀態的不同，可分為常閉式電磁閥和常開式電磁閥。常閉電磁閥，線圈通電后，銜鐵在電磁力作用下先帶動副閥閥塞提起，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，銜鐵帶動主閥閥杯，并利用壓差而使主閥閥杯開啟，介質流通。線圈斷電后，電磁力消失，銜鐵因自重下落復位。同時依靠介質壓力，主副閥得以緊密關閉。常開電磁閥，線圈通電后由于吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關閉，主閥閥杯內壓力上升，當壓力升到一定值時，主閥閥杯的上下壓差一樣，由于電磁力作用，動鐵芯推動主閥閥杯下，壓緊主閥閥座，閥門關閉。線圈斷電時，電磁吸力為零，副閥閥塞和動鐵芯由于彈簧作用向上提起，副閥打開，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，利用壓差把主閥閥杯推起，主閥打開，介質流通
型號說明
技術參數
參數/型號 | ZQDF-1 | ZQDF-2 | ZQDF-3 | ZQDF-1Y | ZQDF-2Y | ZQDF-3Y | |||
公稱壓力（MPa） | 1.6 | ||||||||
工作壓差 | DN15～50 | 0～1.6 | |||||||
DN65～100 | 0.05～1.6 | ||||||||
介質種類 | 煤氣、空氣等 | 飽和蒸汽 | 過熱蒸汽 | 水油液體 | 熱水 | 高溫水、油 | |||
介質溫度℃（mm） | ≤60 | ≤180 | ≤220 | ≤60 | ≤180 | ≤220 | |||
公稱通徑（ mm ） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
流量系數（Kv值） | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 | 58 | 85 | 154 |
閥體材質 | 不銹鋼；碳鋼 | ||||||||
電源電壓 | AC220V DC24V 其余規格可作特殊訂貨 | ||||||||
使用壽命 | 按JB/T7352-94規定 | ||||||||
泄漏量（ml/min) | 按JB/T7352-94·F規定 | ||||||||
功耗VA | ≤50 | ||||||||

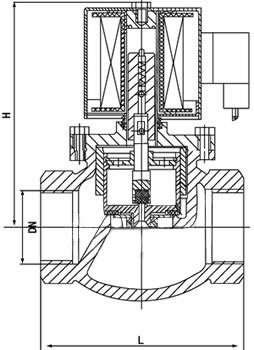

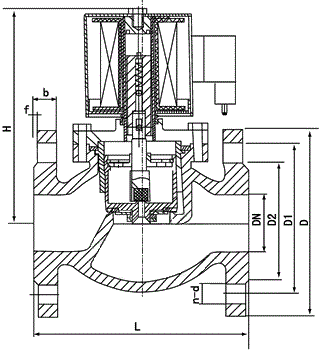

安裝尺寸
公稱 | 內螺紋連接 | 法蘭連接 | |||||||||
外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
15 | 148 | 92 | 1/2″ | 176 | 130 | 95 | 65 | 46 | 14 | 2 | 4-Ø14 |
20 | 148 | 92 | 3/4″ | 181 | 150 | 105 | 75 | 56 | 16 | 2 | 4-Ø14 |
25 | 148 | 110 | 1″ | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Ø14 |
32 | 182 | 120 | 11/4″ | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Ø18 |
40 | 182 | 140 | 11/2″ | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Ø18 |
50 | 192 | 162 | 2″ | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Ø18 |
65 | 265 | 290 | 185 | 145 | 118 | 20 | 3 | 4-Ø18 | |||
80 | 276 | 310 | 200 | 160 | 132 | 20 | 3 | 8-Ø18 | |||
100 | 373 | 350 | 220 | 180 | 156 | 22 | 3 | 8-Ø18 | |||
